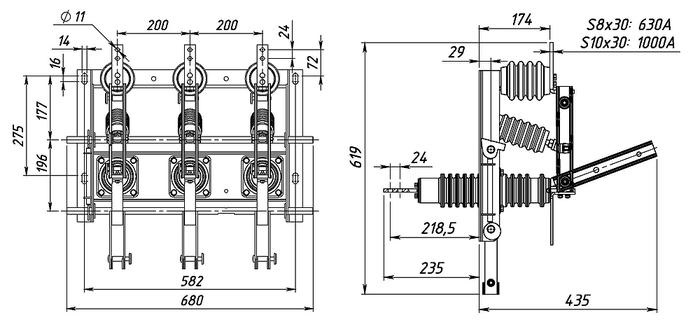

Разъединитель серии РВФЗ по конструкции, принципу действия и назначению аналогичен разъединителю РВФ и РВЗ.
Управление разъединителем РВФЗ и ножами заземления производится отдельными приводами ПР-10.
Разъединитель РВФЗ, расшифровка аббревиатуры
РВФЗ 10/630 II-II УХЛ2,
Р - разъединитель;
В - внутренней установки;
Ф – фигурный, с проходными изоляторами;
З - с заземляющими ножами;
10 - номинальное напряжение, кВ;
630 - номинальный ток, А;
II - фигура по РВФ, II - вариант по РВЗ; II- фигура по РВФ, III - вариант по РВЗ; III - фигура по РВФ, II - вариант по РВЗ; III - фигура по РВФ, III - вариант по РВЗ.
М - малогабаритный (для РВФЗ с номинальным током 1000 и 1600 А.);
УХЛ2 – климатическое исполнение (для умеренного и холодного макроклиматических районов с рабочими температурами от минус 60 до +40°С).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ РАЗЪЕДИНИТЕЛЕЙ РВФЗ
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение, кВ |
10 |
|
Наибольшее рабочее напряжение, кВ |
12 |
|
Номинальный ток, А |
630–1 600 |
|
Ток термической стойкости, кА (3 с) |
20; 31,5 |
|
Ток электродинамической стойкости, кА |
50; 80 |
|
Механический ресурс главной цепи, циклов ВО |
не менее 2 000 |
