Разъединители серии РВЗ-10

Разъединители переменного тока высокого напряжения серий РВЗ-10/400, РВЗ-10/630 и РВЗ-10/1000 предназначены:

-для отключения и включения под напряжением участков электрической цепи высокого напряжения при отсутствии нагрузочного тока или для изменения схемы соединения;

-для обеспечения безопасного производства работ на отключенном участке;

-для включения и отключения зарядных токов воздушных и кабельных линий, тока холостого хода трансформаторов и токов небольших нагрузок.

Разъединители устанавливаются в сетях переменного тока, частоты 50 и 60 Гц напряжением 10 кВ.

Структура условного обозначения разъединителей РВЗ на 10 кВ:

РВЗ-10/Х Х ХХ

• Р - разъединитель;
• В - внутренней установки;
• З - с заземляющими ножами;
• 10 - номинальное напряжение, кВ;
• Х - номинальный ток, А (400, 630, 1000, 1600);

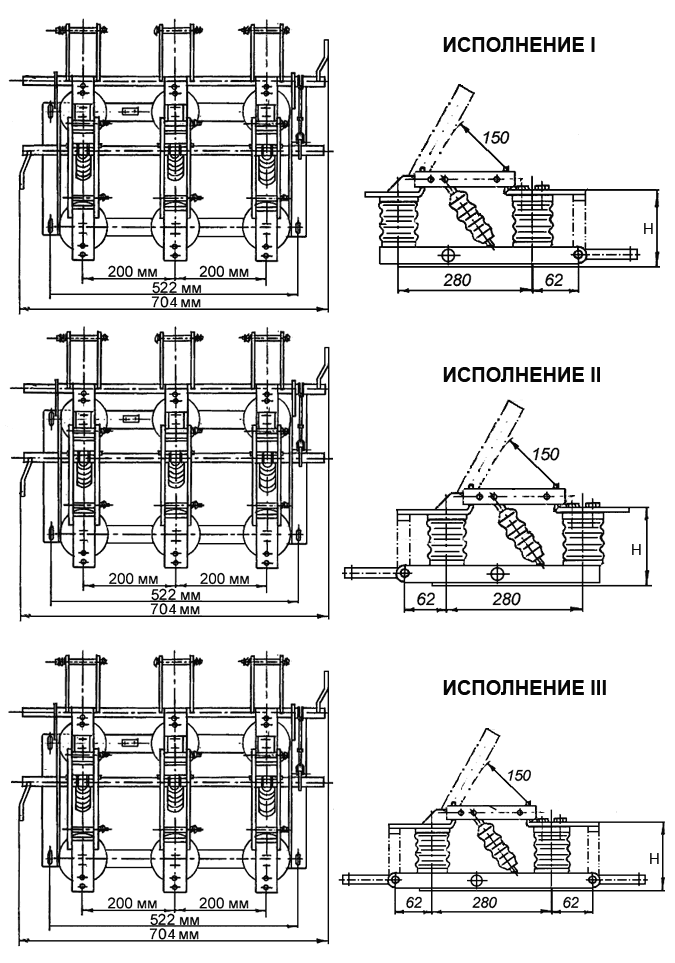

• Х - I - заземляющие ножи со стороны разъемных контактов; II - заземляющие ножи со стороны шарнирных контактов; III - заземляющие ножи с двух сторон;
• ХХ - климатическое исполнение и категория размещения.

Разъединители серии РВЗ в отличие от РВ, в зависимости от варианта исполнения, имеют один или два вала с заземляющими ножами.

Для управления каждым заземляющим валом необходим отдельный привод. В разъединителях РВЗ предусмотрена механическая блокировка между валом основных ножей и валом заземляющих ножей, исключающая ошибочные операции между заземляющими и основными ножами.

Управление разъединителями производится при помощи рычажных приводов серии ПР. При этом, в зависимости от варианта исполнения разъединителя приводов может быть от 2 или 3 шт.
